Grubenabdeckung

Mehr Ansichten
  • Grubenabdeckung
  • Grubenabdeckung
  • Grubenabdeckung
  • Grubenabdeckung
  • Auflagevarianten Grubenabdeckung
  • Top Angebot: Grubenabdeckung

Grubenabdeckung

Artikelnummer: LX-900138

Grubenabdeckungen bestehen aus einer Anzahl von Einzelsegmenten, die in ihrer Größe und Tragfähigkeit den individuellen Anforderungen und Gegebenheiten angepasst werden.

Artikelname Preis Menge
Grubenabdeckung - Elementlänge: 500 mm (LX-102182)
zzgl. Steuern: 190,00 € Brutto-Preis: 226,10 €
zzgl. 19% MwSt., zzgl. Versandkosten
Grubenabdeckung - Elementlänge: 660 mm (LX-102181)
zzgl. Steuern: 200,00 € Brutto-Preis: 238,00 €
zzgl. 19% MwSt., zzgl. Versandkosten
Grubenabdeckung - Elementlänge: 750 mm (LX-102183)
zzgl. Steuern: 264,00 € Brutto-Preis: 314,16 €
zzgl. 19% MwSt., zzgl. Versandkosten
Grubenabdeckung - Elementlänge: 500 mm, hohe Radlast (LX-102184)
zzgl. Steuern: 287,00 € Brutto-Preis: 341,53 €
zzgl. 19% MwSt., zzgl. Versandkosten
Grubenabdeckung - Elementlänge: 625 mm, hohe Radlast (LX-102185)
zzgl. Steuern: 333,00 € Brutto-Preis: 396,27 €
zzgl. 19% MwSt., zzgl. Versandkosten
Grubenabdeckung - Elementlänge: 750 mm, hohe Radlast (LX-102186)
zzgl. Steuern: 399,00 € Brutto-Preis: 474,81 €
zzgl. 19% MwSt., zzgl. Versandkosten

Grubenabdeckung

Professionelle Grubenabdeckung "nach Maß"



In Arbeitsräumen und Werkstätten, in denen Fahrzeuge repariert und gewartet werden, befinden sich häufig offene Gruben. Diese "Fallen" stellen eine große Gefahr dar - insbesondere bei wechselnder Nutzung. Durch tragfähige Abdeckungen aus Aluminium, die problemlos überfahren werden können, verschaffen Sie sich uneingeschränkte Bewegungsfreiheit.



Segmente in hochwertiger Qualität

Die Grubenabdeckungen bestehen aus hochwertigem, stabilem und korrosionsbeständigem Aluminium. Damit sind sie nicht nur gefahrlos begehbar sondern auch befahrbar. Wird die Grube nicht genutzt, kann sie durch das Abdecken gesichert werden und die Werkstatt optimal genutzt werden. Eine Grubenabdeckung besteht aus mehreren Einzelsegmenten, die in ihrer Größe der aktuellen Situation angepasst werden. Um das erste Grubenelement herausnehmen zu können, wird ein Bedienhaken mitgeliefert.

Die Grubenabdeckung wird individuell mit den speziellen Kundenwünschen abgestimmt. Dafür sind spezifische Angaben

  • zur Größe der Grube (exakte Länge und Breite)
  • zur gewünschten Tragfähigkeit (Radlast)
  • und zur gewünschten Auflagevariante (s. u.)

nötig. Eine Übersicht zu den zulässigen Radlasten, für die Grubenbreiten 1.000 mm und 1.250 mm, finden Sie in der unten stehenden Tabelle. Kontaktieren Sie uns für weitere Informationen oder ein Angebot. Je mehr Details Sie uns dabei nennen können, umso genauer können wir Ihnen Auskunft geben.



Auflagevarianten der Grubenabdeckung für die unterschiedlichen Breiten und Radlasten

Für die Auflage der Grubenelemente stehen drei Varianten zur Verfügung (vgl. Abb.).

Variante Typ A eignet sich insbesondere für Gruben, die z.B. über den Winter abgedeckt werden sollen. Hier entsteht durch den Winkel des Grubenelements eine minimale Erhöhung von 5 bis 10 mm, welche beim Befahren mit Fahrzeugen keine Einschränkung darstellt, jedoch nicht ideal für (Arbeits-)Wägen mit kleinen Rollen ist. Die Grube selbst bleibt dabei in ihrem Urzustand.
Die Varianten B und C sind mit dem Fußboden bündig. Der Winkel für Typ B sollte entsprechend der Radlasten mit ausreichend dimensionierten Schrauben angedübelt werden (Beachten Sie hierzu das Maß Z in der unten stehenden technischen Tabelle).
Die Variante Typ C wird in der Regel verwendet, wenn eine bestehende Grubenabdeckung erneuert werden soll, ist aber auch ideal für im Voraus eingeplante Gruben.

Bitte beachten Sie, dass im Lieferumfang keine Winkel bzw. Dübel enthalten sind, da diese auf die örtlichen Gegebenheiten (Beschaffenheit der Grube) abzustimmen sind, welche uns nicht bekannt sind.

Für die Auflage ist in der Abbildung neben der Tiefe Z außerdem das Maß Y zu erkennen. Dieses Maß Y bezieht sich auf die Breite der Auflagemöglichkeit der Grubenabdeckung. Es wird anhand der Abemssung der Grube, der Radlast und der Verwendung von uns berechnet.



Tragfähigkeit und Maße der Grubenabdeckungen

Die Standardbreite B der Grubenelemente beträgt 1.000 mm, auf Kundenwunsch ist eine Breite bis max. 1.250 mm möglich. Die Endstücklänge ergibt sich durch die Grubenlänge (Aufteilung).



Art.-Nr. Grubenabdeckung Elementlänge
L (mm)
zul. Radlast bei
Element- bzw. Grubenbreite
B = 1.000 mm (kg/Stk.)
zul. Radlast bei
Element- bzw. Grubenbreite
B = 1.250 mm (kg/Stk.)
Gewicht
(kg / lfm)
Tiefe Z
(mm)
LX-102182 Elementlänge 500 500 1.960 1.570 16 40
LX-102181 Elementlänge 660 mm 660 1.090    870 14 40
LX-102183 Elementlänge 750 mm 750 2.710 2.170 23 40
LX-102184 Elementlänge 500
hohe Radlast
500 3.030 2.420 20 40
LX-102185 Elementlänge 625 mm
hohe Radlast
625 5.040 4.020 24 30
LX-102186 Elementlänge 750
hohe Radlast
750 5.740 4.580 29 40



Bitte beachten Sie, dass Gruben sehr unterschiedlich sind. Betrachten Sie oben genannte Maße und Preise daher als Anhaltspunkt und fragen Sie unverbindlich ein individuelles Angebot an.

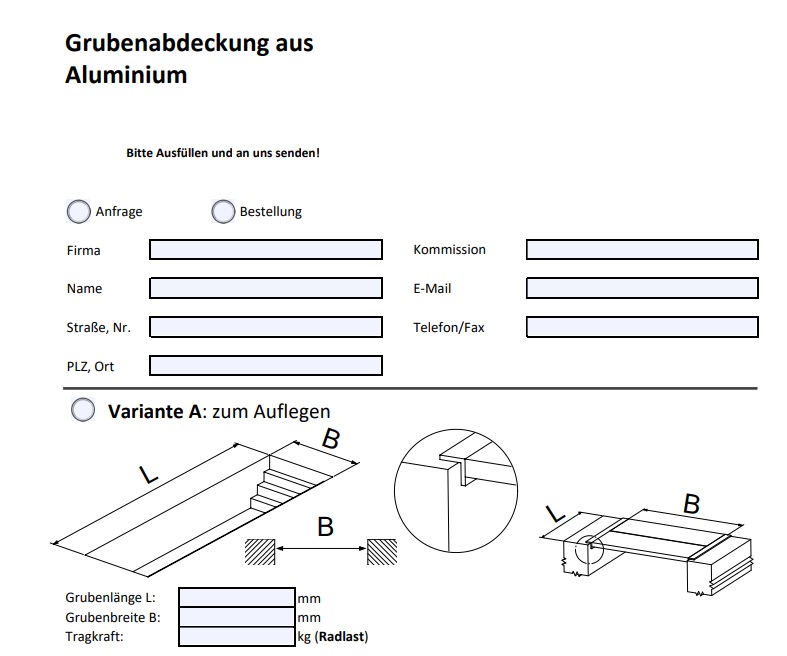

Für ein Angebot, passend zu Ihren Gegebenheiten, senden Sie uns eine E-Mail an info@logistik-xtra.de. Geben Sie dabei unbedingt die Länge und Breite der Grube, die Tragkraft und - je nach Auflagevariante - die Einlegehöhe, also das Maß Z an. Gerne können Sie Ihre Anfrage dabei mit einer Skizze oder einem Foto konkretisieren.

Zusatzinformation

Artikelnummer LX-900138
Lieferzeit 3 Wochen
Gewicht (kg) ab 14 kg/lfm
