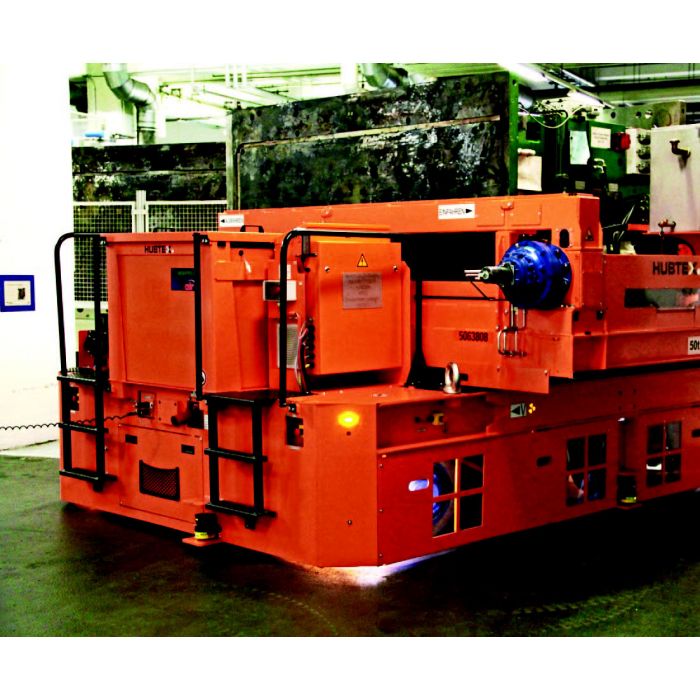

Neuer Mehrwege-Werkzeugwechsler

Artikelnummer: LX-100630

Dieser neue Mehrwege-Werkzeugwechsler mit einer Tragfähigkeit von 50.000 kg wurde speziell für den Einsatz bei einem namhaften deutschen Autobauer entwickelt und dient zum Transport und Wechsel von Spritzgusswerkzeugen. Gerne setzen wir auch Ihre Spezialanfertigung um.

Der neue Mehrwege-Werkzeugwechsler

Plattformwagen für die Produktionslogistik



Der neue Mehrwege-Werkzeugwechsler mit einer Tragfähigkeit von 50.000 kg wurde speziell für den Einsatz bei einem namhaften deutschen Autobauer entwickelt und dient zum Transport und Wechsel von Spritzgusswerkzeugen. Ausgangspunkt des neuen Fahrzeuges war die Forderung nach einer mobilen und flexibel einzusetzenden Lösung mit hoher Positioniergenauigkeit. So wurden die Spritzgusswerkzeuge bisher durch ein schienengebundenes Fahrzeug bewegt, was aufgrund von Produktionserweiterungen nicht mehr einsetzbar war. Im Kern der Entwicklung standen die Realisierung des sicheren Andockprozesses an verschiedenen Maschinen sowie der schnelle und sichere Werkzeugwechsel.

Um den Andockprozess für den Bediener so einfach wie möglich zu gestalten, kann der Werkzeugwechsler exakt vor der Spritzgussmaschine positioniert werden. Hierzu wurden die unterschiedlichen Andocksituationen an den Maschinen, Vorwarmstationen und Lagerplätzen berücksichtigt. Unterstützung erhält der Fahrer durch speziell eingebaute Sensorik, welche die genaue Positionierung ermöglicht. Um die formschlüssige Übergabe zu gewährleisten, wird der Werkzeugwechsler über Steckbolzen mit der Spritzgussmaschine verbunden. Mögliche Höhenabweichungen können durch einen mechanischen Niveauausgleich kompensiert werden. Der eigentliche Werkzeugwechselvorgang startet mit der Datenverbindung des Fahrzeuges zur Spritzgussmaschine. Nach Öffnung der Schiebetür an der Maschine erfolgt der Werkzeugwechsel über ein Schubkettensystem. Zum Schutz der Werkzeuge ist der Verschiebetisch mit auswechselbaren Messingleisten versehen.

Durch die enge Zusammenarbeit zwischen Lieferant und Kunde während des Entwicklungsprozesses konnte das neue Fahrzeug optimal auf den Einsatz ausgelegt werden. So kann beispielsweise das Greifsystem für die Werkzeugaufnahme per Fernbedienung angesteuert werden, wodurch der Bediener nicht mehr auf den Wechseltisch steigen muss. Um die Sicherheit auch während des Umsetzens des Fahrzeuges auf konstant hohem Niveau zu halten, ist das Fahrzeug in jeder Fahrtrichtung mit einer lasergestutzten Personenschutzanlage ausgestattet. Diese erkennt Hindernisse sofort und stoppt das Fahrzeug bei Gefahr.



Technische Details

Tragfähigkeit 50.000 kg
Steuerung Kabelfernbedienung
Lenkung Mehrwege
Antrieb baterieelektrisch



Merkmale

→  sensorgestützte Fahrzeugpositionierung

→  hydraulischer Werkzeugwechseltisch

→  synchronisierte Schubketten

→  Zentralschmieranlage

→  Personenschutzanlage über Laserscanner

→  integriertes Ladegerät





Gerne setzen wir auch Ihre individuellen Anforderungen um.

Zusatzinformation
Artikelnummer LX-100630
Lieferzeit 16-20 Wochen
Gewährleistung 1 Jahr
Gewicht (kg) auf Anfrage
