Palettenmagazin mit SPS-Steuerung

Ab 9.282,00 € ab 7.800,00 €
zzgl. 19% MwSt.
versandkosten
string(41) "Magento\Catalog\Model\Product\Interceptor"
Versandkosten: ab 215,10€, Lieferzeit: 3-7 Wochen
final_price
Artikelnummer
LX-900140

SPS-Steuerung ermöglicht sichere und effiziente Ein- und Auslagerung der Paletten. Im Automatikmodus ist kein Bedienpersonal notwendig.

  • Arbeitserleichterung, weil das Heben der schweren Paletten und das mühselige Auf- und Abstapeln entfällt
  • Platzersparnis durch hohe Stapelbildung
  • Unfallverhütung

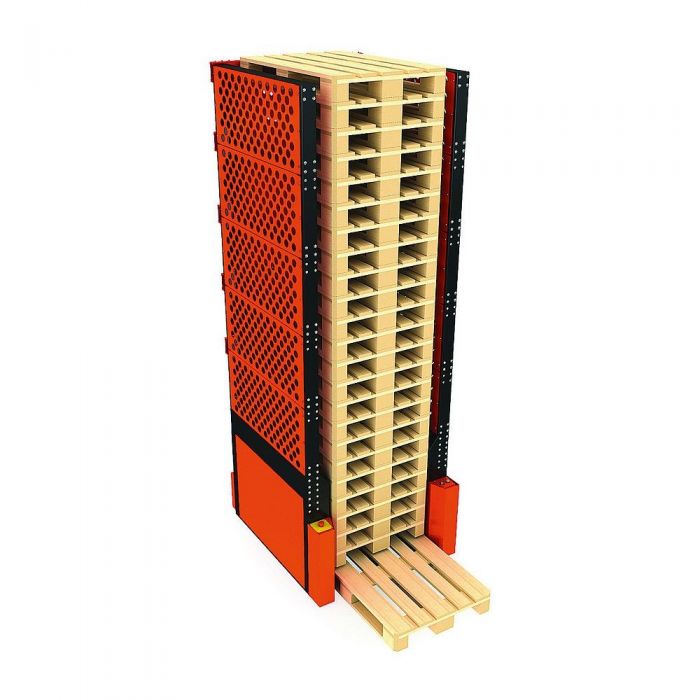

Palettenmagazin mit SPS-Steuerung

Wer viel mit Paletten arbeitet, kennt das Problem: Werden hohe Palettenstapel gebildet, ist das Zuführen und Entnehmen der obersten Palette ohne Stapler kaum mehr möglich. Andererseits geht bei vielen kleinen Stapeln enorm viel Verkehrs- und Staufläche verloren. Mit unserem Palettenmagazin können Sie bis zu 15 bzw. 24 Paletten platzsparend bevorraten und haben jederzeit einfachsten Zugriff auf die Paletten.

Vorteile des Palattenmagazins mit SPS-Steuerung, die überzeugen

  • Arbeitserleichterung, weil das Heben der schweren Paletten und das mühselige Auf- und Abstapeln entfällt
  • Platzersparnis durch hohe Stapelbildung
  • Unfallverhütung
  • Kein Palettenbruch
  • Ordnung im Lager
  • Leichte Palettenentnahme oder Zuführung „von unten“
  • Kostenersparnis durch ein-Mann-Bedienung
  • Touch-Display zur Steuerung des vollautomatischen Betriebss
  • Für Paletten (Breite x Länge): 800/1000/1200 x 1200 mm
  • Kapazität: 15 oder 24 Paletten

Funktionsweise der Palettenmagazine

Das Palettenmagazin wird mit Gabelstapler oder Handhubwagen bedient. Auch vollautomatische Zu- und Abführung ist möglich. Die Speicherprogrammierbare Steuerung (SPS) ermöglicht sichere und effiziente Ein- und Auslagerung der Paletten ohne lästige Hebelbedienung. Im Automatikmodus ist kein Bedienpersonal notwendig.

Manueller Modus

Die jeweils unterste Palette wird durch Tastendruck freigegeben und kann entnommen werden. In umgekehrter Weise werden Einzelpaletten bei Zuführung von unten zu einem Stapel aufgestapelt.

Automatikmodus Abstapeln

Eine Palette wird automatisch abgestapelt und steht für die Entnahme bereit. Nach erfolgter Entnahme spendet das Palettenmagazin automatisch eine neue Palette und stellt sie zur Abholung bereit.

Automatikmodus Aufstapeln

Eine zugeführte Palette wird im Palettenmagazin automatisch aufgestapelt.

Sicherheit

Fotozellen im Palettenmagazin überwachen die ordnungsgemäße Entnahme und Zuführung bzw. ob sich eine Person im Arbeitsbereich befindet.

Hinweis: Palettenmagazine können auch als Vollautomaten in Verpackungslinien und Rollbahnen integriert werden.

Technische Daten der Palettenmagazine



LX-102188

LX-102187

LX-102189

Kapazität

max. 15 Paletten

max. 15 Paletten

max. 24 Paletten

Luftanschluss

6 bis 10 bar

nicht erforderlich

6 bis 10 bar

Luftverbrauch

28,8 bis 56,1 l/Zyklus

-

28,8 bis 56,1 l/Zyklus

Elektr. Anschluss

230 V / 50 Hz

230 V / 50 Hz

230 V / 50 Hz

Steuerung

Siemens S7-1200 mit Touchpanel

Siemens S7-1200 mit Touchpanel

Siemens S7-1200 mit Touchpanel

Außenmaß Tiefe

1.375 mm

1.375 mm

1.375 mm

Außenmaß Höhe

980 mm

980 mm

3.700 mm

Palettenformate

Einfache Umstellung mittels Klemmhebel auf wahlweise:
   800 x 1.200 x 150 mm
1.000 x 1.200 x 150 mm
1.200 x 1.200 x 150 mm

Keine Umstellung möglich.
Bitte teilen Sie uns die Palettengröße anschließend zu Ihrer Bestellung mit.

Außenmaß Breite
abhängig von der Palettenbreite
bei 800 mm
bei 1.000 mm
bei 1.200 mm



1.190 mm
1.390 mm
1.590 mm



1.190 mm
1.390 mm
1.590 mm



1.190 mm
1.390 mm
1.590 mm

Eigengewicht

150 kg

150 kg

350 kg

Weitere Breiten auf Anfrage möglich.



Produktdetails
Artikelnummer LX-900140
Lieferzeit 3-7 Wochen
Gewährleistung 1 Jahr
Gewicht (kg) 150 bis 350
