Hydraulische Teleskopgabelzinken

Mehr Ansichten

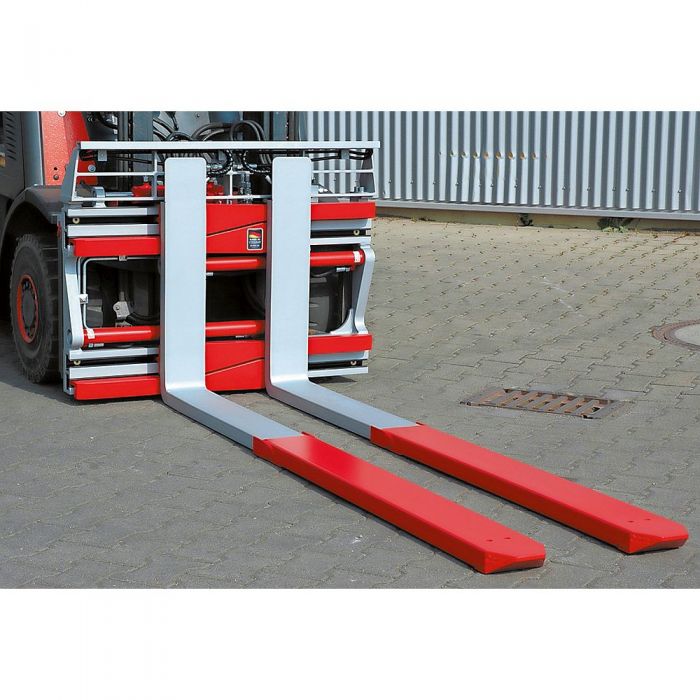

  • Hydraulische Teleskopgabelzinken
  • Hydraulische Teleskopgabelzinken
  • Einzylindermodell der hydraulischen Teleskopgabelzinke
  • Zweizylindermodell der hydraulischen Teleskopgabelzinke
  • Auswechselbare Verschleißleiste quer unter der Spitze der Teleskopgabelzinke
  • serienmäßig: Hakenösen als Montagehilfe an den hydraulischen Teleskopgabelzinken
  • Servicefreundlicher Zugang zu den Hydraulikschrauben an der hydraulischen Teleskopgabelzinke
  • Skizze der hydraulischen Teleskopgabelzinke
  • Hydraulische Teleskopgabelzinke mit Palettenanschlag 75 mm
  • Hydraulische Teleskopgabelzinke mit Palettenanschlag 400 mm
  • Hydraulische Telesopgabelzinke mit Palettenanschlag 850 mm

Hydraulische Teleskopgabelzinken

Artikelnummer: LX-100711

Die hydraulische Teleskopgabelzinke ist die optimale Lösung für viele Transport- und Beschickungsaufgaben, gerade bei Einsätzen, bei denen die Transportfahrzeuge nur von einer Seite be- oder entladen werden können.

  • Einzylinder- oder Zweizylindermodell
  • Iso-A-Aufhängung
  • "Made in Germany"

Teleskopierbare und hydraulische Gabelzinken

Robuste, massive Zinkenspitze aus Vollstahl

Die hydraulische Teleskopgabelzinke ist die optimale Lösung für viele Transport- und Beschickungsaufgaben. Gerade bei Einsätzen, bei denen die Transportfahrzeuge nur von einer Seite be- oder entladen werden können, finden sie ihre Bestimmung. Die Teleskopgabelzinke ist unter Last teleskopierbar und somit die ideale Ergänzung für intralogistische Aufgaben.
Im ständigen Dialog mit den täglichen Anwendern wurden die Teleskopgabelzinken mit den wichtigsten Parameter entwickelt. Serienmäßig haben die 2-Zylinder-Teleskopgabelzinken einen integrierten 100-prozentigen Zwangsgleichlauf, als auch eine 2-mm-Verschleißzone. Des Weiteren wurde darauf geachtet, die Servicekosten durch die Austauschbarkeit verschraubter Verschleißteile niedrig zu halten.

Konstruktion der hydraulische Teleskopgabelzinke:

  • Serienmäßig: Hakenösen als Montagehilfe
  • servicefreundlicher Zugang zu den Hydraulikverschraubungen
  • Unterseite der Gabelzinkentasche aus verschleißfestem Stahl - Optional: +6 mm Extraverschleißdicke
  • auswechselbare Verschleißleiste quer unter der Spitze - Optional: +6 mm Extraverschleißdicke
  • Doppelzylinder für optimale Schiebe- und Zugkraft
  • extragroße Auflageflächen, dadurch wird der Verschleiß reduziert

Zum Betrieb der Teleskopgabelzinke ist eine Hydraulikfunktion erforderlich. Die hydraulischen Teleskopgabelzinken sind mit Anschlussschläuchen und Kupplungen ausgestattet. Standard ist eine ISO-A-Aufhängung. Auf Anfrage sind eine ISO-B-Ausführung und weitere Modelle möglich.
Die Gabelzinke kann mit einer zusätzlichen Verschleißzone (+ 6 mm) ausgestattet werden. Die Lieferung mit Palettenanschlägen ist möglich.
Optional besteht noch die Möglichkeit, drei verschiedene Varianten von Palettenanschlägen zu erhalten. Diese sind in 75 mm, 400 mm und 850 mm Höhe erhältlich.

Modelle:

Bezeichnung Bild Beschreibung
Einzylindermodell

Zweizylindermodell der hydraulischen Teleskopgabelzinke

  • 1 Zylinder pro Gabelzinke
  • 100% Zwangsgleichlauf
  • geringe Vorschub- und Rückzugkräfte wegen Einfachkolben
  • für hydraulisches Verstellen mit geringer oder ohne Last
  • geringe Baubreit
Zweizylindermodell

Einzylindermodell der hydraulischen Teleskopgabelzinke

  • 2 Zylinder pro Gabelzinke
  • 100% Zwangsgleichlauf
  • hohe Vorschub- und Rückzugkräfte durch Doppelkolben
  • für hydraulisches Verstellen unter Volllast



Technische Daten:

Typ für Stapler
Tragkraft / LSP
(t / mm)
Gabelaufnahme
ISO
Tragkfraft / LSP,
eingefahren

(kg / mm)
Tragkraft / LSP,
ausgefahren

(kg / mm)
Grundlänge
L1 (mm)
Ausfahrlänge
L2 (mm)
ESP 1 / ESP 2
(mm)
B x H
(mm)
Art.-Nr. Gewicht
(kg)
1-Zylinder 2,0 / 600 II 2.000 / 600 1.450 /    850    800 1.250 270 / 355 131 x 57 LX-101669 128
1-Zylinder 2,0 / 600 II 2.000 / 600    950 / 1.450 1.200 2.050 432 / 620 131 x 57 LX-101670 168
1-Zylinder 2,0 / 600 II 2.000 / 600    810 / 1.750 1.350 2.350 500 / 750 131 x 57 LX-101671 184
2-Zylinder 2,5 / 600 II 2.500 / 600 1.450 / 1.150 1.000 1.650 346 / 492 161 x 57 LX-101672 188
2-Zylinder 2,5 / 600 II 2.500 / 600 1.200 / 1.450 1.200 2.050 423 / 645 161 x 57 LX-101673 207
2-Zylinder 2,5 / 600 II 2.500 / 600 1.000 / 1.750 1.350 2.350 487 / 759 161 x 57 LX-101674 217
2-Zylinder 3,0 - 3,5 / 500 III 3.500 / 500 1.630 / 1.450 1.200 2.050 403 / 613 161 x 57 LX-101675 216
2-Zylinder 3,0 - 3,5 / 500 III 3.500 / 500 1.390 / 1.750 1.350 2.350 467 / 721 161 x 57 LX-101676 230
2-Zylinder 4,0 / 500 III 4.000 / 500 1.850 / 1.450 1.200 2.050 406 / 619 161 x 57 LX-101677 219
2-Zylinder 4,0 / 500 III 4.000 / 500 1.550 / 1.750 1.350 2.350 472 / 729 161 x 57 LX-101678 235
2-Zylinder 4,5 - 5,0 / 600 III 5.000 / 600 2.300 / 1.450 1.200 2.050 405 / 605 161 x 62 LX-101679 240
2-Zylinder 4,5 - 5,0 / 600 III 5.000 / 600 1.900 / 1.750 1.350 2.350 465 / 705 161 x 62 LX-101680 254
2-Zylinder 5,0 / 600 IV 5.000 / 600 2.300 / 1.450 1.200 2.050 395 / 570 161 x 62 LX-101681 260
2-Zylinder 5,0 / 600 IV 5.000 / 600 1.900 / 1.750 1.350 2.350 455 / 655 161 x 62 LX-101682 274

ESP 1 = Eigenschwerpunkt, eingefahren
ESP 2 = Eigenschwerpunkt, ausgefahren

Verwenden Sie das Anfrageformular. Wir setzen uns umgehend mit Ihnen in Verbindung und beraten Sie gerne.

Zusatzinformation
Artikelnummer LX-100711
Lieferzeit 5-9 Wochen
Gewährleistung 1 Jahr oder 2000 Betriebsstunden
Gewicht (kg) auf Anfrage
