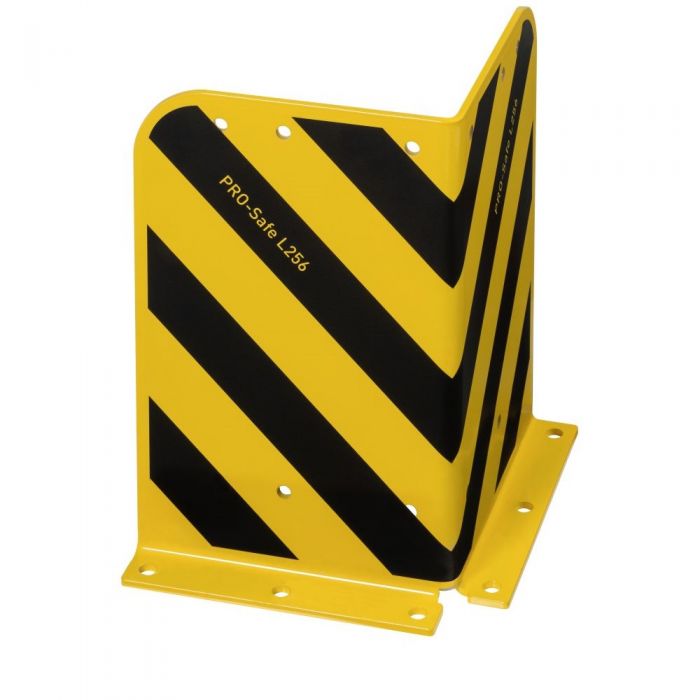

Schutzecke, schwere Ausführung

Modularer Eckenschutz und Anfahrschutz für Regale

Der beste Schutz für Ihre Regale und Lagersysteme - flexibel und modular

Das Baukastensystem der Anfahrschutze umfasst Schutzecken in schwerer Bauweise, L- und U-Schutzecken, Planken und Stützen in verschiedenen Größen. Das System kann dadurch individuell angepasst werden. Alle Teile sind mit schwarz-gelber Warnmarkierung nach DIN EN 15635 versehen.

Der hochwertige und massive Stahl bietet ein sehr hohes Biegemoment. Alle Teile sind auch in rostfreiem Edelstahl erhältlich (bitte unverbindliche Anfrage senden).

Produktmerkmale der Schutzecken in schwerer Ausführung

• Stahlstärke: 6 mm
• Schmale Form
• Hohe horizontale Belastung möglich
• Verletzungsarm durch abgerundete Ecken
• Warnmarkierung gemäß DIN EN 15365 / DGUV108-007

Vorteile der Schutzsysteme

• Hochwertige Materialien
• Standardkomponenten - kurze Lieferzeit
• Kundenspezifische Ausführungen
• INOX-Ausführung auf Anfrage

Technische Daten

Modulares Sicherheitssystem

Das komplette Sicherheitssystem besteht aus Schutzecken, Schutzplanken und Stützfüßen in verschiedenen Größen. Das innovative Baukastensystem erlaubt die Kombination von Schutzecken und -planken. Von einfachen Schutzwinkeln für Regalstützen bis zu komplexen Schutzplanken, kundenspezifische Lösungen können schnell und kostengünstig realisiert werden. Eine spätere Änderung oder Erweiterung ist problemlos möglich. Die Schutzecken sind mit schwarz-gelber Warnmarkierung nach DIN EN 15635 versehen und werden mit Beton-Schwerlast-Schraubankern (Zubehör) am Boden befestigt.

Unter Einhaltung der Randbedingungen und bei fachgerechter Montage kann die Konstruktion sehr hohe horizontale Belastungen (bis zu 19,0 kN an der schwächsten Stelle) ohne merkliche, bleibende Verformung oder Beeinträchtigungen der weiteren Schutzfunktion aufnehmen. Die Säule bleibt unversehrt.

Durch die Verwendung hochwertiger Stahlsorten und der massiveren Materialstärke, bietet unser Anfahrschutz ein bis zu 180 % höheres Biegemoment gegenüber handelsüblichen Systemen. Auf Anfrage sind die Artikel auch in „INOX“ (rostfreier Stahl) erhältlich.

Schutzsysteme für Anlagen, Geh- und Fahrwege

Durch die hohe Flexibilität dieses modularen Sicherheitssystems und die Möglichkeit kundenspezifischer Anpassung, kann für fast jede Anforderung eine Lösung erarbeitet werden. Vom Schutz für Säulen bis zu komplexen doppelten Schutzplanken, mit unserem hochwertigen Baukastensystem sind Sie immer auf der sicheren Seite.

Schutzplanken

LX-102095
Schutzplanke 400 x 350 x 1.600 mm, inkl. 2 Stk. Schutzecken, schwere Ausführung
Gesamthöhe 400 mm, Leitplanke 350 x 1.600 mm inkl. 2 Schutzecken mit schwarz-gelber Warnmarkierung in schwerer Ausführung 400 x 256 x 6 mm, inkl. 12 Stück Beton-Schwerlast-Schraubankern und Montageschrauben

LX-102096
Schutzplanke 400 x 350 x 3.000 mm, inkl. 2 Stk. Schutzecken, schwere Ausführung
Gesamthöhe 400 mm, Leitplanke 350 x 3.000 mm inkl. 2 Schutzecken mit schwarz-gelber Warnmarkierung in schwerer Ausführung 400 x 256 x 6 mm und Stützfuß 400 mm hoch zur Versteifung der Schutzplanke inkl. 14 Stück Beton-Schwerlast-Schraubankern und Montageschrauben.

LX-102097
Schutzplanke 900 x 350 x 3.000 mm, inkl. 2 Stk. Schutzecken, schwere Ausführung
Gesamthöhe 900 mm, 2 Leitplanken à 350 x 3.000 mm inkl. 2 Schutzecken mit schwarz-gelber Warnmarkierung in schwerer Ausführung 900 x 256 x 6 mm und Stützfuß 900 mm hoch zur Versteifung der Schutzplanke inkl. 22 Stück Beton-Schwerlast-Schraubankern und Montageschrauben.

LX-102103
Schutzplanke 90°
Schutzplanke in verstärkter Ausführung. Gesamthöhe 400 mm, Leitplanke 350 x 3.000 mm inkl. 2 Schutzecken mit schwarz-gelber Warnmarkierung in schwerer Ausführung 400 x 256 x 6 mm und 3 Mittelpfosten 400 mm hoch, zur Versteifung der Schutzplanke, inkl. Montage- und Befestigungsmaterial. Die Schutzplanke ist individuell erweiterbar.

Säulenschutz

LX-102105
Hallen-Säulenschutz in schwerer Ausführung für Säulenquerschnitte von 300 x 300 bis 500 x 500 mm
Das Schutzsystem in verstärkter Ausführung ist geeignet für Säulenquerschnitte von 300 x 300 bis 500 x 500 mm. Die Gesamthöhe beträgt 900 mm. Der Säulenschutz besteht aus 4 Schutzecken in schwerer Ausführung 900 x 256 x 6 mm mit schwarz-gelber Warnmarkierung nach DIN EN 15635 und 350 mm hohen Schutzplanken als Quertraversen. Die Lieferung erfolgt inkl. Montage- und Befestigungsmaterial (40 Stück Beton-Schwerlast-Schraubanker). Die Konstruktion kann horizontale Belastungen bis zu 2.000 kg (20,0 kN) ohne merkliche, bleibende Verformungen oder Beeinträchtigungen der weiteren Schutzfunktion aufnehmen.

Sicherheitssysteme in modularer Bauweise für Lagersysteme

Das Sicherheitssystem besteht aus Schutzecken, Schutzplanken und Stützfüßen in verschiedenen Größen. Das innovative Baukastensystem erlaubt die Kombination von Schutzecken und -planken. Von einfachen Schutzwinkeln für Regalstützen bis zu komplexen Schutzplanken können kundenspezifische Lösungen schnell und kostengünstig realisiert werden. Eine spätere Änderung oder Erweiterung ist problemlos möglich. Die Schutzecken sind mit schwarz-gelber Warnmarkierung nach DIN EN 15635 versehen und werden inkl. Montage- und Befestigungsmaterial geliefert.

Schutz

LX-102093
Schutz, 5-teilig, 600x165x1.340 mm Außenmaße montiert, 6 mm Blechstärke

Der neue Schutz LX-98780125 zeichnet sich durch seine schlanke und sehr hohe Bauform aus. Die massive 5-teilige Ausführung mit schwarz-gelber Warnmarkierung nach DIN EN 15635 wird inkl. Montageschrauben und Beton-Schwerlast-Schraubankern geliefert. Durch seine Tiefe und Höhe ist er ideal geeignet, um z.B. Bodenschächte oder Hindernisse zu überbrücken oder die hinteren Regalstützen wirksam zu schützen. Für anspruchsvolle Anwendungen z.B. in der Lebensmittel- oder Chemieindustrie ist er auch in rostfreier Ausführung (INOX) erhältlich.
